CF express的诞生
规范推出
2016年CFe标准出台，但是到了2017年4月18日，才推出了具体的 CFexpress 1.0 规范。两个月后的2017年6月13日，作为实例，
第一块CFexpress卡才出炉，由Delkin推出。
 |
| CFexpress的Logo 注意express都是小写 |
到了2019年2月28日，新的 CFexpress 2.0 规范推出，
带来了两个新的格式，A型和C型，而原初的规格，称作B型。
可能有一些奇怪，但是其中又有一些逻辑。
 |
| ABC的简明规格示意 |
如上图，体积上，A型的更小，C型的更大。
按照字母顺序，ABC分别对应了1、2、4条PCI-E通道，
并且因此，理论最大速度依次排列。
不过到目前为止，B是绝对的流行选项，A似乎只有索尼在推行，而C型还没有应用。
2020年6月，索尼做出来第一款TypeA型的卡（与读卡器），
以及在索尼自己的A7S3、A1等机型上实践A型卡。
 |

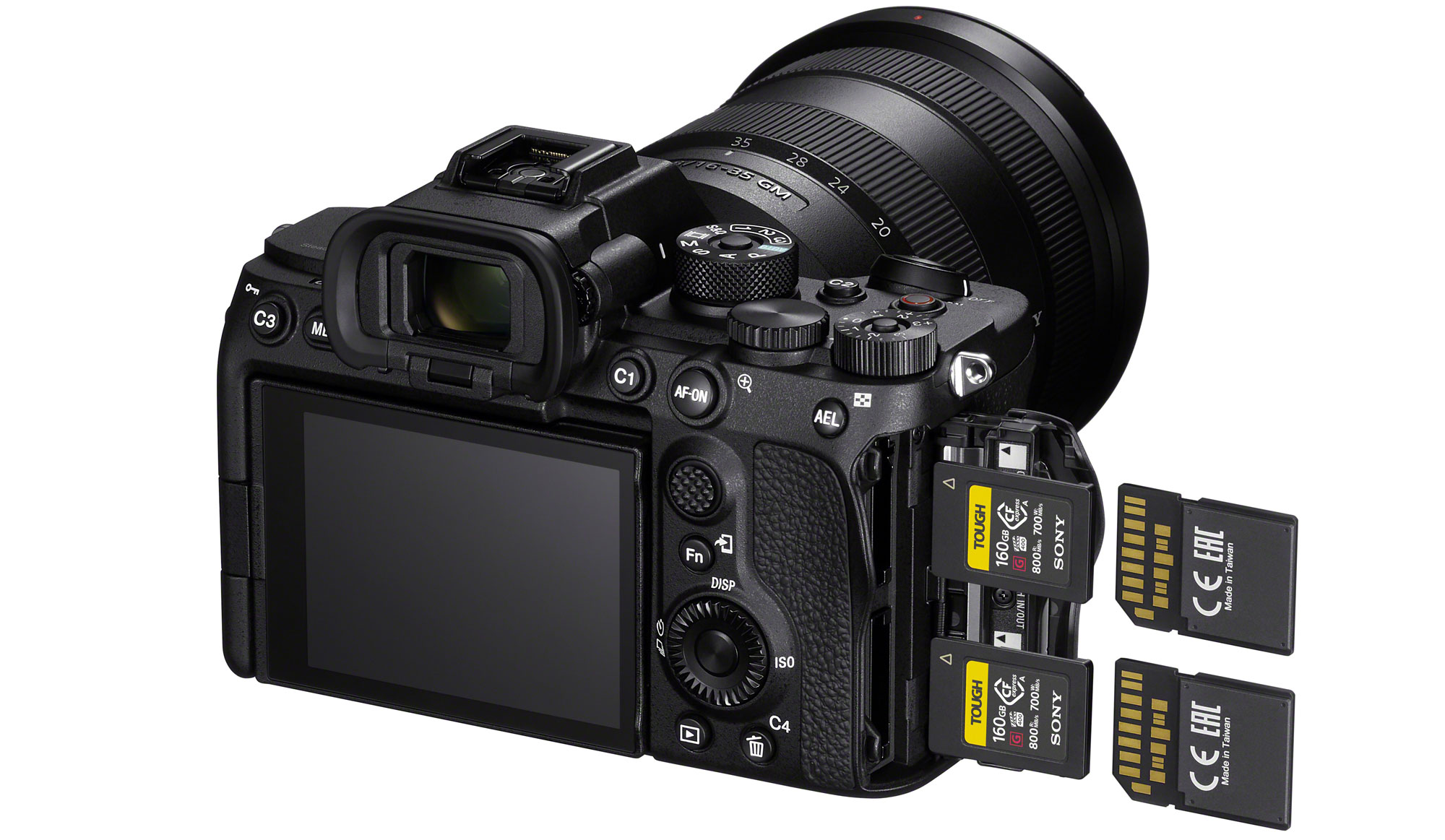

| A7S的3代机型，复用了空间，支持UHS-II的SD，或者A型的CFe卡。 可以看到，A型卡甚至小于SD卡。 |
这也带来了一些历史遗留问题，就是一些表述为具备CFexpress卡槽，按照继承理解，应该指的是后来分作Type B的类型。
与XQD的关系
XQD在2010年诞生，但是创始会员有Sandisk、索尼和尼康，基本上就是制造商和相机生产商的小圈子，这也是基于实际需求提出了，就是伴随相机的发展，爆发式的大量数据传输和存储。越小的圈子/协会，做决定也越快；规模大了，难免要各方协调，或者官僚，就没有那么快。
作为CF Express，直到2016年才推出。
而且具体的型制，其实是到了2017年的1.0规范才确定下来；一出来，也成为了向下兼容XQD的继任者的形象。
只要厂商有在维护，并且愿意提供支持，原有标注XQD的卡槽，是可以通过固件更新的方式，支持 CFe Type-B 型的卡的。
反过来，新款的具有 CFe Type-B 槽位的机型，通常也会向下兼容XQD存储卡。
只是伴随时间推移，存量的XQD卡会越来越少吧。
 |

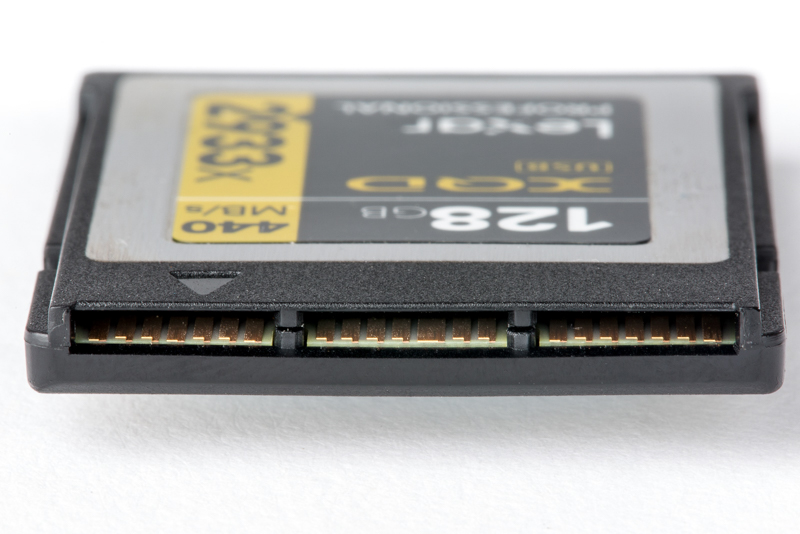

| 一张Lexar的XQD卡的触点金手指部分 图片来自DC Watch Impress |
支持XQD卡的消费级相机产品，整合在下一章节的表格中。
其实可以看出，都是定位高规格的机型，所以厂商也会提供较长的固件支持周期。
从历史关口回看，应该说XQD的建立还是很果决的，它在事实上推动，或者至少是加速了CFexpress的形成。
但是也有历史机遇的问题，例如应用于电脑硬件的，NVM Express联盟直到2011年才成立，比XQD还晚了一年，相对应的如现今流行NVME的SSD标准，还有被CFexpress联合使用的协议都来源于此。
XQD也因此注定没能在其1.0时代上车。
速度与竞争者
以2020世代来看，存储卡方面的竞争者大概有：- SD
- CFast
而CF联盟的另外一个培养的继承人，则是CFast。
CFast，全称CompactFast，是在更早于XQD的2009年推出，但其采用的是在当时来说较为先进的SATA接口定义其基准属性的，这使得伴随NAND的发展变得不利。
在2012年，CFast 2.0推出，理论速度上限来到600MB/s，在当时也是相当亮眼，不少摄像机厂商在随后的几年选择了这一界面规格。
但从2022的角度看，速度多少有一些跟不上发展。
 |

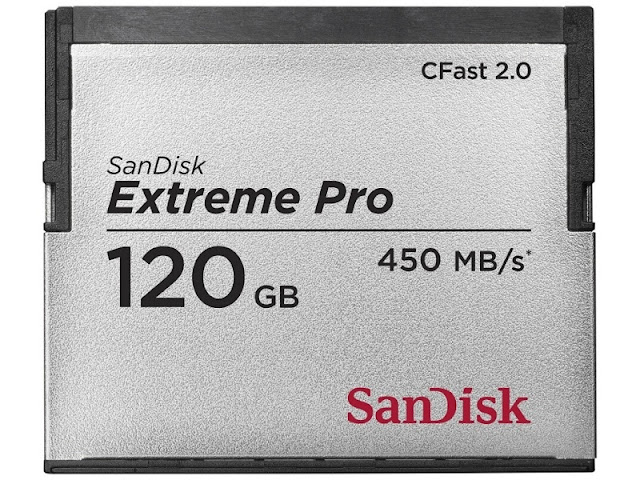

| 来自SanDisk的一张CFast存储卡 |
从历史来看，CF卡基于PATA即俗称IDE的协议，而CFast来自后来替代者的SATA；
CFexpress则是以闪存为核心的NVM/PCI-E作为基础，
颇有一股浓缩PC存储接口历史的感觉。
而在20世纪90年代的存储卡标准百花齐放中，真正幸存下来且茁壮发展的，
就是SD与CF两雄。
SD，包括其变体TF，现今也承担了几乎最为基础的可换式存储媒介基准，
至少一些电脑上都会带着SD读卡器，其流行甚至可以比拼U盘。
阻碍SD的问题也正是其速度，因此，伴随UHS标准也进行了内部的革新。
直到 UHS-II 标准的出台，312MB/s 的速率才算迈入现代环境。
而 UHS-III 的624MB/s，依然低于CFast 2.0。
按说SD有着广泛的群众基础，应该也会有不错的发展，
但是目前情况来看，价格的抬升还是限制了需求，且市面上没有高于256GB规格的 II型SD卡。
SD联盟还规划了一种 SD Express，但前景不明。
此外，还有一种UFS Universal Flash Storage 的卡，与智能手机平台的关系比较紧密，似乎没有在相机上应用的实例。
CFe本身是关于电气、尺寸等系列的规范，在具体实践中，还可以划分成速度规格。
做个比较，就好像SD卡规定了界面，但针对应用需求，又有如V90、UHS这类具体的标准。
目前来说，VPG400应该是CFe的高规格标准，
其来自 Video Performance Guarantee Profile 的缩写，最低写入速度不低于400MB/s，是一个面向持续性的视频拍摄需求的标准。
名称
CF Express，习惯上e小写，或者没有空格，写作 CFexpress，显然全部打出来是有一些冗长，有时候还面临如：
CF express Type-B的名称。
一些缩写应运而生，例如简写作 CFe，或者CFE。
带代表ABC规格的跟在后面，形成了如CFeB这样的缩写。
此外，CF express 是隶属于CFA，CompactFlash Association 也就是CF协会的注册商标，
理论上要带角标 TM，本文为了简略，予以省略。
CF express支持相机
支持使用 CF Express 规格存储卡的相机。
这里所说的相机，以民用消费级为主，可能会夹杂一些业务用机型。
一些机型原来支持的XQD规格存储卡，但伴随固件更新，也追加支持CF Express Type B型储存卡。
| 名称 | 发布时间 / 规格 |
|---|---|
| 尼康 Nikon | |
| Z6 | 2018-08 |
| Type B (需固件支持) | |
| Z7 | 2018-08 |
| Type B (需固件支持) | |
| Z6 II | 2020-10 |
| Type B | |
| Z7 II | 2020-10 |
| Type B | |
| Z9 | 2021-10 |
| Type B 双槽位 | |
| Z8 | 2023-05 |
| Type B | |
| D5 | 2016-01 |
| Type B 双槽位 (需固件1.40支持) | |
| D6 | 2020-02 |
| Type B 双槽位 | |
| D850 | 2017-07 |
| Type B (需固件1.20支持)D850 | |
| D500 | 2016-01 |
| Type B (需固件1.30支持) | |
| 松下 Panasonic Lumix | |
| S1 | 2019-02 |
| Type B (需固件1.3版本以上支持) | |
| S1R | 2019-02 |
| Type B (需固件1.3版本以上支持) | |
| GH6 | 2022-02 |
| Type B | |
| 徕卡 Leica | |
| SL3 | 2024-03 |
| Type B | |
| 佳能 Canon | |
| R5 | 2020-06 |
| Type B | |
| R3 | 2021-11 |
| Type B | |
| R5 C | 2022-01 |
| Type B | |
| EOS-1D X Mark III | 2020-01 |
| Type B 双槽位 | |
| C300 Mark III | 2020-04 |
| Type B 双槽位 | |
| C500 Mark II | 2019-09 |
| Type B 双槽位 | |
| 索尼 SONY | |
| α7S III ILCE-7SM3 | 2020-07 |
| Type A 双槽位 | |
| α1 ILCE-1 | 2021-01 |
| Type A 双槽位 | |
| α7 IV ILCE-7M4 | 2021-10 |
| Type A | |
| FX9 PXW-FX9 | 2019-09 |
| XQD 双槽位 | |
| FX6 ILME-FX6 | 2020-11 |
| Type A 双槽位 | |
| FX3 ILME-FX3 | 2021-01 |
| Type A 双槽位 | |
| α7R V ILCE-7R5 | 2022-10 |
| Type A 双槽位 | |
| α9 III ILCE-9M3 | 2023-10 |
| Type A 双槽位 | |
| 富士胶片 Fujifilm | |
| X-H2S | 2022-05 |
| Type B | |
| X-H2 | 2022-09 |
| Type B | |
| 哈苏 Hasselblad | |
| X2D 100c | 2022-09 |
| Type B | |
| CFV 100C | 2024-01 |
| Type B | |
| 飞思 Phase | |
| XF IQ4 | 2018-08fstop |
| Type B (需固件更新) | |
| RED | |
| V-RAPTOR ST | 2021-01 |
| Type B | |
| V-RAPTOR XL /XL 8K VV | 2022-08 |
| Type B | |
| V-RAPTOR Rhino | 2022-11 |
| Type B | |
| V-RAPTOR S35 8K | 2023-03 |
| Type B | |
| KOMODO-X | 2023-05 |
| Type B | |
| 大疆创新 DJI | |
| Zenmuse X9 6K | 2021 |
| Type B | |
| Zenmuse X9 8K | 2021 |
| Type B | |
- 该表格最后更新日期 2024-03-07
- 在本文发出时为止，在实践上来说，依然是由XQD发展而来的Type B占据了多数
- 索尼似乎有意推动小型的Type A的普及，并且以自己alpha系列带动实践
- 本文发出时为止，尚无应用Type C的相机机型
所以作为一个观察，非常有意思，到2022年5月，伴随富士胶片的新机X-H2S的推出，等于几大主流相机制造商都加入了CFexpress支持的行列，而没有支持的几家也各有理由：
- 理光/宾得 Ricoh/Pentax，对相机的视频拍摄功能不那么重视，最高档的可能还是今年新款的 THETA X，且对内置存储有偏好，未来的动向不明。
- 适马 Sigma，其fp产品平易近人，外部甚至不需要录机，直接使用USB Type-C接口连通SSD即可录制RAW视频。未来动向不明。
- 徕卡 Leica，其与松下有较多合作，但SL2、SL2S产品均止步于UHS-II规格的SDXC类型，未来的自动机型似乎很可能上CFexpress。
- 哈苏 Hasselblad，除了后背，还有无反光镜相机产品，目前还在双SD卡槽的规格内，未来动向不明。
到了CFe成立，也是以高阶款的XQD支持为主，从而延伸到CFeB的支持。
但在2020年下半，伴随A7S3的推出，开始剑走偏锋，以Type A的卡支持为主，似乎是希望由自己受到欢迎的ILCE产品来为Type A代言，创造新的需求。
也就是说，市面上购买Type A卡的消费者，目前都是为了在索尼相机上使用而驱动。
在相机之外，还有专业的视频机型厂商，
不是本篇的重点，但表格也有涉猎。
例如RED，Komodo 6K (2020-10)、V-RAPTOR ST(2021) 隔年前后脚的机型，分别支持的是CFast与CFexpress；考虑到与佳能的合作关系，可能未来以倾向CFexpress为主。
Z-Cam是来自中国大陆的制造商，目前其产品以CFast为主。
DJI也来自中国大陆，之前一直喜欢售卖自己的专有SSD，但在2021年的Ronin 4D机型上，开始了对CFe B型的支持。
部分产品
CFe的储存卡，除了给组织上的权利金，还需要进行大量的兼容性测试，至少市面上的应用CFe规格的相机都要进行测试。
有时候出现不兼容的情况，还要个别与相机厂商联系，通过调整存储卡微代码，或者相机提供新固件等方式达到兼容。
比较有特色的，X-Driver 做出了一个带USB-C的存储卡，不需要读卡器，可以直接连接电脑乃至智能设备读取。
猜测是上面集成了一个界面转换的芯片，虽然说不上特别的技术创新，但是可以方便用户，就有可取之处。
卡套
因为本质上，CFexpress就是从nvme修改而来（基于PCI-E 3.0的），所以在电气属性上有相似之处。
一些厂商推出了可以利用SSD的套件，如 MonsterAdapter 的 SA-CFE1(B)，还有之前在XSS文章里提到的Sintech。
其中需要用户自己购买2230规格的nvme SSD，然后将其嵌入卡套内，通常还会有一定的散热垫等设计，合盖后基本就可以当作CFe存储卡使用。
这类廉价DIY套件带来了一个，在电脑平台上不太会有的问题，就是温度和散热。
这方面内容另文叙述。
